氣動蝶閥氣缸原理
發布時間:2019-11-04 13:57:49

氣動蝶閥lXo般德閥門

氣動蝶閥原理是通過氣動執行器吸入空氣,并將空氣壓縮,然后將壓縮空氣作為動力源,驅動閥桿帶動圓盤形的蝶板圍繞著閥桿軸線旋轉,旋轉角度為0-90°。當蝶板由初始位置旋轉90°時,閥門即由開到關,或由關到開。lXo般德閥門

氣動蝶閥能順利運行,關鍵就在于方面上的氣動執行器,也叫氣動頭,氣動頭靠氣缸吸入空氣為動力,帶著閥桿閥板運動。lXo般德閥門

氣動執行器的工作原理(氣動蝶閥氣缸原理lXo般德閥門

AT系列氣動執行器是雙活塞齒條與齒輪轉動結構設計,分為雙作用與單作用(彈簧復位),適用于戶外或戶內各種不喊腐蝕性或的腐蝕性環境。lXo般德閥門

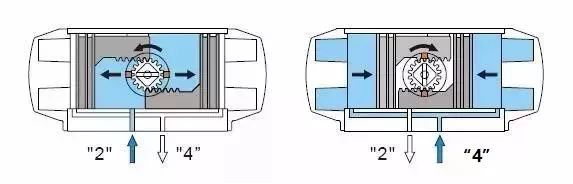

雙作用氣動執行器工作原理圖lXo般德閥門

lXo般德閥門

雙作用氣動頭:通氣打開,通氣關閉。雙作用氣動執行器多見于活塞式氣缸,在失去氣源時。閥門可處于保位(FL)狀態。lXo般德閥門

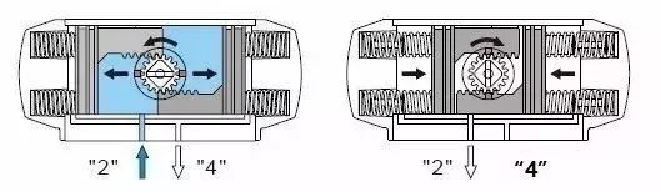

單作用氣動執行器工作原理圖lXo般德閥門

lXo般德閥門

當氣源壓力從氣口(2)進入氣缸兩活塞之間中腔時,使兩活塞分離向氣缸兩端方向移動,迫使兩端的彈簧壓縮,兩端氣腔的空氣通過氣口(4)排出,同時使兩活塞齒條同步帶動輸出軸(齒輪)逆時針方向旋轉。在氣源壓力經過電磁閥換向后,氣缸的兩活塞在彈簧的彈力下向中間方向移動,中間氣腔的空氣從氣口(2)排出,同時使兩活塞齒條同步帶動輸出軸(齒輪)順時針方向旋轉。(如果把活塞相對反方向安裝,彈簧復位時輸出軸即變為反向旋轉)。lXo般德閥門

單作用氣動頭帶彈簧復位:lXo般德閥門

常閉型(氣開型)、常開型(氣關型)lXo般德閥門

常閉型通氣開,斷氣關閉。常開型通氣關,斷氣開。lXo般德閥門

關注般德閥門官網,為您帶來更多氣動蝶閥相關資訊,如果您是采購方,也可以點擊網站在線客服進行詢價。lXo般德閥門
