為解決同心蝶閥的蝶板與閥座的擠壓問題、由此產生了單偏心蝶閥、其結構特征為閥桿軸心偏離了蝶板中心、從而使蝶板上下端不再成為回轉軸心，分散、減輕了蝶板上下端與閥座的過度擠壓。

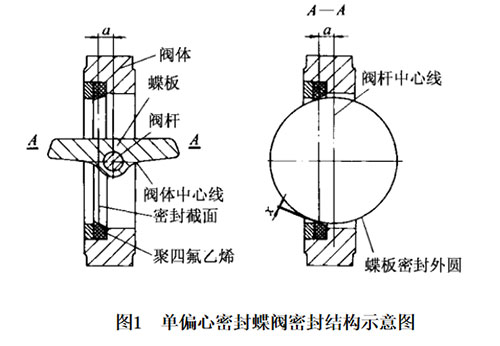

單偏心蝶閥密封原理圖
（1）單偏心蝶閥結構特征。閥板的回轉中心（即閥門軸中心）位于閥體的中心線上，且與閥板密封截面形成一個α尺寸偏置。
（2）單偏心蝶閥密封原理。由于閥板的回轉中心（即閥門軸中心）與閥板密封截面按α偏心設置，使閥板與閥座上的密封面形成一個完整的整圓，因而在加工時更易保證閥板與閥座密封面的表面粗糙度值。當單偏心密封蝶閥處于完全開啟狀態時，其閥板密封面會完全脫離閥座密封面，在閥板密封面與閥座密封面之間形成一個間隙X，通常的設計，當閥板從0°轉動至20°～25°時閥板密封面即可完全脫離閥座密封面，從而使蝶閥在啟閉過程中，閥板與閥座的密封面之間相對機械磨損、擠壓大為降低，蝶閥的密封性能得以提高。
（3）單偏心蝶閥密封副密封性能失效的主要原因：
①在蝶閥啟閉過程中，閥板轉動擠壓彈性軟質閥座時，閥板與閥座發生機械磨損、擦傷等現象；
②閥板擠壓彈性閥座后，彈性閥座或閥板彈性層產生永久塑性變形及冷流、彈性失效等；
③彈性閥座或閥板彈性層的材質老化失效等；
④介質氣蝕、沖蝕密封面。
單偏心蝶閥圖片
（4）單偏心蝶閥的特點
①結構較中線密封蝶閥復雜，成本稍高；
②密封性能較中線密封蝶閥更好，可靠達到雙向密封零泄漏；
③使用壽命較中線密封蝶閥更長，使用壓力也較高。
區別：由于單偏心構造在閥門的整個開關過程中蝶板與閥座的刮擦現象并未消失、在應用范圍上和中線蝶閥大同小異、故采用不多。
