止回阀尺寸表
止回阀是指启闭件为圆形阀瓣并靠自身重量及介质压力产生动作来阻断介质倒流的一种阀门。属自动阀类，又称逆止阀、单向阀、回流阀或隔离阀。

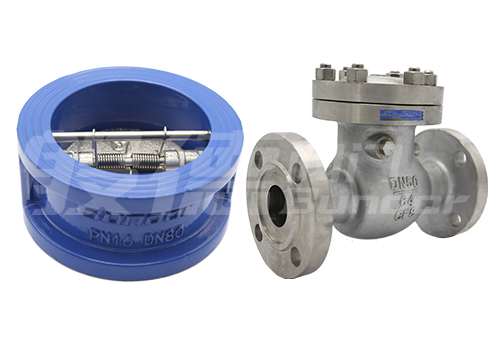

常见的止回阀种类有：蝶式止回阀（DH77X）、旋启式止回阀（H44H）、消声止回阀（HC41X）。三种不同的止回阀，它们的结构各不相同，自然的三种止回阀尺寸也就都不一样。
为什么一定要知道止回阀尺寸表呢，是因为通常我们只有了解了止回阀的安装尺寸和口径大小，这直接关系到我们工程在架管子时，要为两个管子之间预留多少的距离。

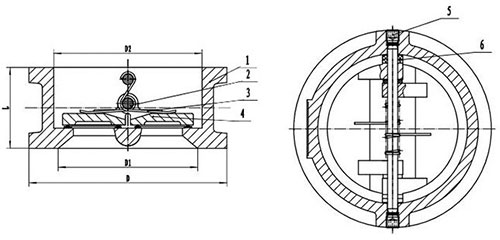

我们可以以蝶式止回阀为例，看一下蝶式止回阀尺寸表。
| 尺寸信息 | DN | NPS（英寸） | L±1.5 | D | D1 | D2 |
| 50 | 2'' | 43 | 101 | 58 | 65 | |
| 65 | 2 1/2'' | 46 | 118 | 75 | 80 | |
| 80 | 3'' | 64 | 132 | 85 | 94 | |
| 100 | 4'' | 64 | 157 | 105 | 117 | |
| 125 | 5'' | 70 | 186 | 125 | 145 | |
| 150 | 6'' | 76 | 213 | 165 | 170 |
此止回阀尺寸表仅供参考，详细尺寸信息请咨询般德阀门客服。
其他类型止回阀尺寸表，请您联系般德阀门客服索要。
