蝶閥技術參數

發布時間：2020-02-25 15:25:46

蝶閥是指關閉件為圓盤，圍繞閥軸旋轉來達到開啟與關閉的一種閥，在管道上主要起切斷和節流作用。蝶閥啟閉件是一個圓盤形的蝶板，在閥體內繞其自身的軸線旋轉，從而達到啟閉或調節的目的。與氣動、電動或液動配套使用，實現控制自動化。蝶閥因其體小、重量輕、操作方便等特點，使用范圍非常廣泛。mBX般德閥門

蝶閥特點：mBX般德閥門

1.流通能力大，可調比例，壓降小；mBX般德閥門

2.流路簡單，流阻小，可用于大口徑、大流量、低壓差的應用場合，適用于漿料懸浮物和顆粒介質的流體控制；mBX般德閥門

3.可以采用軟密封方法，實現嚴密的密封；mBX般德閥門

4.大口徑蝶閥，為獲得大輸出推力矩，可采用長行程執行機構或活塞式執行機構；mBX般德閥門

5.體積小，重量輕，結構緊湊、制造工藝簡單，價格低。mBX般德閥門

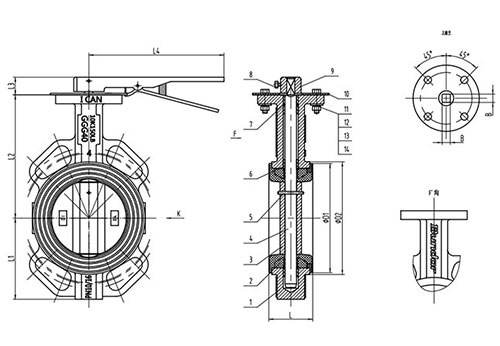

蝶閥技術參數mBX般德閥門

蝶閥技術參數 mBX般德閥門

執行標準	名稱	設計及制造		結構長度		試壓標準
執行標準	參照標準	GB/T 12238		GB/T 12221		GB/T 13927
零部件信息	序號	1	2	3	4	5
	名稱	閥體	閥座	蝶板	閥軸	圓錐銷
	材質及說明	DI	([EPDM]/NBR)	DI/CF8/CF8M	304/316	304/316
尺寸信息	DN		L	D1	D2	L1
	2″	DN50	43	86	92.3	75
	2.5″	DN65	46	101	107	82
	3″	DN80	46	116	122	99
	4″	DN100	52	148	153	110
	5″	DN125	56	174	179	125
	6″	DN150	56	204	208.4	145
	8″	DN200	60	252	262.3	170
