中线蝶阀采用中线密封结构，蝶阀的蝶板密封中线与阀体中心线、阀杆的回转中心线在同一个位置。蝶板靠近阀杆处的上下两端设计为两个光滑的平面，并与用橡胶制成的阀座衬圈紧密接触，保证介质不从两端泄漏；蝶板外缘设计为球形外缘，加工时应保证其圆弧面具有合适的表面粗糙度，阀座衬圈在模压成形时保证密封面部位具有合适的表面粗糙度。关闭阀门时，蝶板作0～90度旋转，并逐渐压缩用橡胶制成的阀座衬圈，使阀座衬圈产生弹性变形而形成的弹性力作为必须的密封比压，保证阀门的密封。

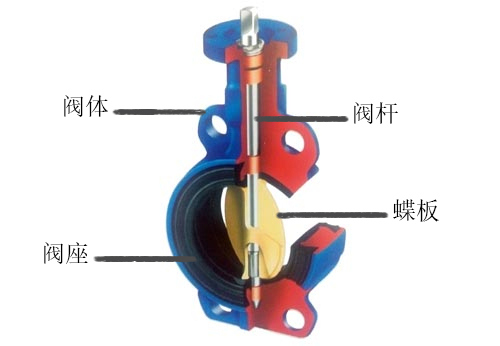

中线蝶阀结构图片
中线蝶阀通常用于温度≤120℃，公称压力≤1.6MPa的食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截断流体的作用。
中线蝶阀的优势

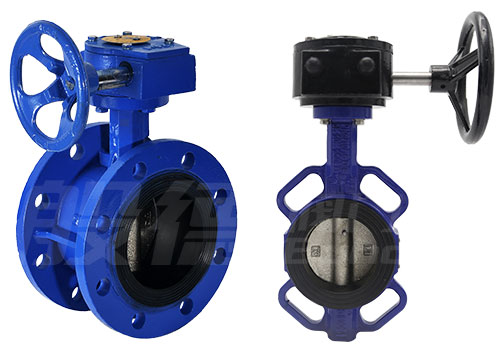

中线蝶阀图片
1.通道设计为全通径结构，保证了阀门的流通面积，减小了流体通过阀门时的流阻。
2.蝶板采用碟形流线设计，既可保证蝶板中心的应力强度，又可保证阀门能够获得较大的流量系数及较小的流体阻力系数。
3.阀座密封圈的设计为橡胶加树脂骨架(固定套)的软密封结构，制成后镶嵌于阀体内。其内圈高于阀体内腔的部位采用流线型设计，达到减小流阻的目的。
4.蝶阀操作力矩小，操作方便，省力灵巧。
5.可以任何位置安装，维修方便。
6.密封件可以更换，密封性能可靠达到双向密封零泄漏。
7.常温常压下，密封材料耐老化、耐腐蚀，使用寿命较长。
当然中线蝶阀的中线密封结构也有缺点，它只能做成软密封蝶阀，只能用在低压常温的工作环境中，不适用于高温高压工况。
