問:蝶閥在管道安裝需要專業的法蘭片嗎?蝶閥專用法蘭和普通法蘭區別在哪里?
般德閥門:蝶閥的安裝需要用兩片法蘭將蝶閥夾在中間,用螺栓固定,然后與管道連接。其中蝶閥的法蘭片與普通用的法蘭片是有所區別的。

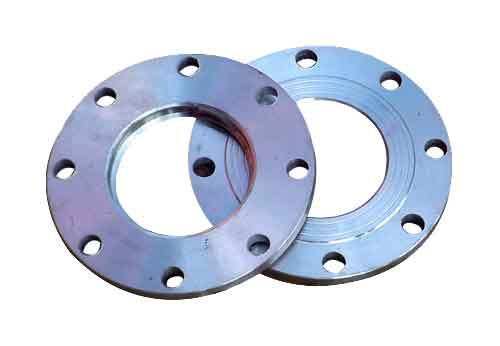

蝶閥專用法蘭與普通法蘭的區別,在于法蘭的內徑部分,蝶閥專用法蘭的內徑做小了,然后增加30°內坡口,相當于一個內槽,當?shù)y專用法蘭跟蝶閥的閥體內徑連接時,這個內槽可以剛好插在閥體內徑里面,保證了法蘭連接處的密封效果。如果換用普通法蘭,沒有那個內槽,法蘭連接處的密封性能得不到保障。
蝶閥專用法蘭縮小內徑尺寸的目的是為了配合蝶閥橡膠密封圈的尺寸,使法蘭密封面和橡膠密封圈完全貼合。否則使用常規平焊法蘭橡膠圈會有一部分無法密封,降低密封效果。
蝶閥專用法蘭主要是用在通徑大于dn50的蝶閥上,小尺寸的法蘭因尺寸本身較小,無法密封的尺寸也可以忽略不計,對密封效果影響較小。
