手动闸阀是指需要人工转动手轮操作阀门开启和关闭的闸阀,常见手动闸阀型号有:
灰铸铁法兰闸阀型号Z41T ,Z45T
球墨铸铁法兰闸阀型号Z45X,Z41X
铸钢法兰闸阀型号Z41H,Z41Y
不锈钢法兰闸阀型号Z41W
螺纹闸阀型号 Z11T, Z11H, Z11Y ,Z11W
刀闸阀型号Z73W, Z73X ,Z73Y

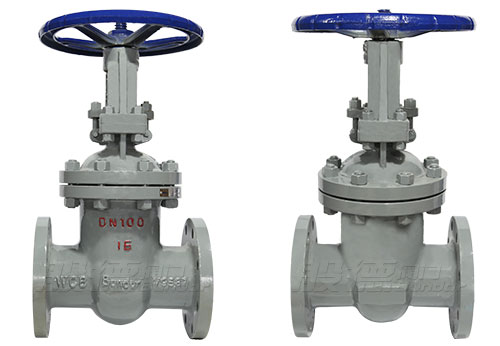

不同型号的手动闸阀规格也不相同,我们以般德阀门热卖的铸钢闸阀Z41H-25C为例,为您介绍一下手动闸阀规格。
铸钢手动闸阀型号Z41H-25C,规格参数如下:
名称 | 设计及制造 | 结构长度 | 试压标准 | 连接法兰尺寸 |
参照标准 | GB/T 12234-2008 | GB/T 12221-2005 | JB/T 9092-1999 | GB/T 9113-2010 |
名称 | 阀体 | 阀座密封 | 阀板 | 手轮 |
材质 | WCB | Cr系不锈钢+507钼 | WCB+2Cr13 | DI |
公称尺寸 | PN25 | |||
DN | L | ΦA | ΦB | ΦC |
25 | 160 | 115 | 85 | 65 |
32 | 180 | 135 | 100 | 78 |
40 | 200 | 145 | 110 | 85 |
50 | 250 | 160 | 125 | 100 |
65 | 265 | 180 | 145 | 120 |
80 | 280 | 195 | 160 | 135 |
100 | 300 | 230 | 190 | 160 |
以上手动闸阀规格参数仅供参考,更多详细参数请点击在线客服咨询。
