手动蝶阀泛指需要人工扳动手柄或转动手轮来控制启闭的蝶阀，手动蝶阀可以是软密封的，也可以是硬密封的；可以是铁的，也可以是钢的。手动蝶阀根据结构形式可以分为常见的中线手动蝶阀、双偏心手动蝶阀、三偏心手动蝶阀。下面般德阀门就为您介绍一下手动蝶阀的结构详细图解。

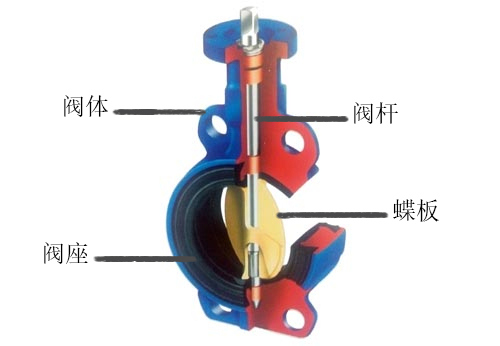

中线手动蝶阀结构图
中线蝶阀的结构特征为阀杆轴心、蝶板中心、本体中心在同一位置上。常见的中线蝶阀多为软密封的，密封面材质为橡胶或者氟塑料；也有一种通风蝶阀也是中线结构。
中线蝶阀因为自身结构现在，只能在低压环境中使用，软密封中线蝶阀最大承压为16公斤；通风蝶阀最大承压6公斤。

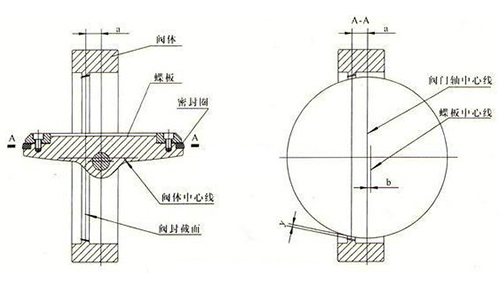

双偏心手动蝶阀结构图
双偏心蝶阀的结构特征是阀杆轴心既偏离蝶板中心、也偏离本体中心。双偏心蝶阀既可以做成软密封的，也可以做成硬密封的，这样使双偏心蝶阀在使用范围上就比中线蝶阀更广泛一些。双偏心蝶阀也属于低压阀门，不耐高压；但是双偏心蝶阀使用硬密封材质后，能够适应高温工况环境。

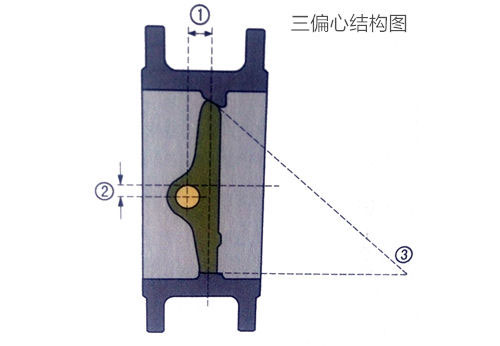

三偏心手动蝶阀结构图
三偏心蝶阀的结构特征是阀杆轴心同时偏离蝶板中心及本体中心，且阀座回转轴线与阀体通道轴线有一定角度。三偏心蝶阀继承了双偏心蝶阀既可以做成软密封，也可以做成硬密封的优点，同时三偏心蝶阀为多层次密封，密封性能媲美软密封中线蝶阀，同时还能在高温高压环境中使用。
