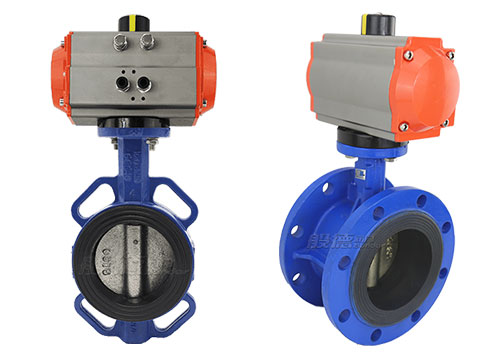

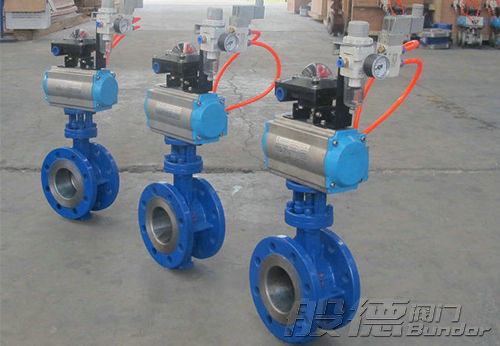

气动蝶阀是由气动执行器和蝶阀组成。气动蝶阀是用随阀杆转动的圆形蝶板做启闭性，以实现启用动作的气动阀门主要做截断阀使用，亦可设计成具有调节或段阀兼调节的功能，目前蝶阀在低压大中口径管道上的使用越来越多。本篇文章般德阀门为您介绍气动蝶阀规格型号表。
气动蝶阀规格参数表
| 通径DN | 50~1200 |
| 压力PN | 10、16、25、40、63 |
| 执行器配件 | 单作用、双作用 |
| 气动附件 | 限位开关、定位器、电磁阀、过滤减压阀 |
| 控制方式 | 气开、气关 |
| 强度试验 | 1.5~2.4 |
| 密封试验 | 1.1~1.76 |
| 阀体 | HT200、QT450、WCB、CF8、CF8M、CF3M |
| 阀板 | 球铁、CF8、CF8M、CF3M、2507、1.4469、1.4529等 |
| 阀座 | EPDM、NBR、PTFE、硬质合金 |
| 阀轴 | 45#、416、304、316等 |
| 适用介质 | 水、蒸汽、气体、石油及石化产品、强腐蚀性介质等 |
| 工作温度 | -20℃~426℃ |
| 连接形式 | 对夹、法兰 |
气动蝶阀型号有：D671X、D641X、D673H、D643H、D643W、D643Y等等。
气动蝶阀优点主要是，结构简单，体积小重量轻，造价低，气动蝶阀该特点尤其显著，安装在高空暗道，气动蝶阀经过二位三通（或者二位五通）电磁阀控制操作方便，也可以调节流量介质。气动蝶阀用的多，自然也要注意日常的保养。主要分为两部分：
一、对气缸的检查保养
气动装置中的气缸要定期做清洁，定期对气缸转轴卡簧出加油。时间周期为半年。
二、对阀体的检查保养
每隔一个周期对气动蝶阀的阀体进行检查，内容包括，阀体外观是否良好，与管道连接的法兰端是否泄露，阀门密封面的密封性能是否良好，有没有磨损现象，蝶板转动灵不灵活，阀门有无异物卡住。时间周期为半年。
