蝶阀怎么看尺寸

发布时间：2021-10-11 16:50:13 浏览次数：

不管是采购新的蝶阀，还是更换旧的蝶阀，我们都需要确认蝶阀的参数信息，这其中，蝶阀的尺寸信息就是非常重要的参数之一，如果蝶阀尺寸搞错了，那就无法进行安装或者更换，严重耽误工程项目的进度。那么蝶阀尺寸信息在哪里显示？蝶阀怎么看尺寸呢？对于刚没接触过阀门行业的朋友来说，是个很大的难题。本篇文章般德阀门小编就带您学习一下蝶阀怎么看尺寸。V3Y般德阀门

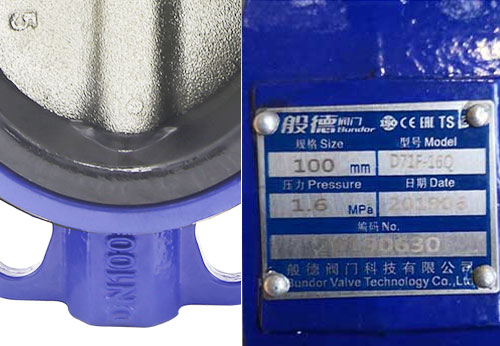

首先，蝶阀的口径尺寸在参数规格中，用DN来表示，比如DN100就表示口径尺寸为100mm的蝶阀，通常这个口径指的是阀门的内径。口径尺寸一般在蝶阀的阀体上和铭牌上面都有标注，通过观察就可以获得。如果是要更换旧蝶阀，而旧的蝶阀因为外表锈蚀无法直接辨认口径，那就只能将阀门拆卸下来之后，用尺子量一下即可。V3Y般德阀门

V3Y般德阀门

其次，蝶阀常被提到的尺寸是结构长度，也有说是蝶阀的厚度。这个结构长度尺寸一般在型号、阀体或者铭牌上是没有展示的，需要设计者与厂家达成一致才行。有人会问，蝶阀不是标准件吗，多大口径对应多少的结构长度。其实不然，蝶阀有标准不假，但是蝶阀的标准有很多，国标、德标、美标、日标等等，不同标准结构长度会有差别；另外有些管道特殊，需要厂家特殊定制的结构长度才能满足。V3Y般德阀门

具体的蝶阀结构长度尺寸，厂家都会有相关图纸信息，采购者如果不确定尺寸，可以跟厂家咨询之后，对比一下自己的安装尺寸是否匹配，下面为您介绍一下对夹蝶阀和法兰蝶阀部分口径对应的结构长度尺寸信息，供您参考，如果您想了解更多，可以咨询网站在线客服，或者给我们留言。V3Y般德阀门

对夹蝶阀尺寸表V3Y般德阀门
