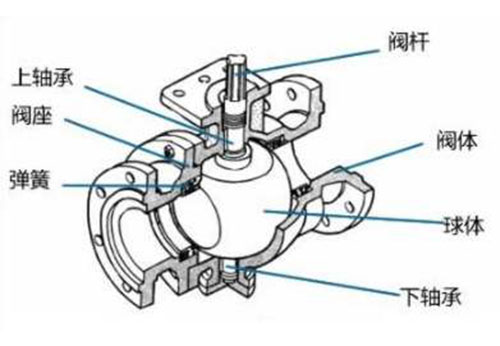

球阀主要组成部分有：阀体、球体、阀座、阀杆及传动装置等，如下图：
阀体
根据阀体通道形式，球阀可分为直通球阀、三通球阀及四通球阀。阀体结构有整体式、两片式、三片式及对分式四种，整体式阀体一般用于较小口径的球阀；两片式及三片式阀体适用于中、大口径球阀；对分式阀体主要用于煤化工用硬密封球阀。
球体
球体是球阀的启闭件，其密封面是球体表面。球体表面租糙度精度要求较高。直通球阀，球体上的通道是直通的；三通球阀的球体通道有L形、T形和Y形三种，其分部形式与旋塞阀相同。根据球体在阀体内的固定方式，球阀可分为浮动式球阀和固定式球阀两种。
a.浮动式球阀。其球体是靠两个阀座夹持，可以浮动的。在介质压力作用下球体被压紧到出口侧的密封圈上，使其密封。这种结构简单，单侧密封，密封性能好，但密封面承受力很大，故启闭力也大。一般适用于中、低压，中、小口径的阀门（≤DN200）。
b.固定式球阀。其球体是由上、下阀杆支承固定的，只能转动，不能产生水平移动。为了保证密封性，它必须有能够产生推力的浮动阀座，使密封圈压紧在球体上。这种结构较复杂，
外形尺寸大，启闭力矩小。适用于高压大口径球阀（≥DN200）。
阀杆
下端于球体活动连接，可带动球体转动。球体的启闭动作根据压力、口径的大小选用扳手，或采用气动、液动、电动或各种联动传动。
阀体、球体和阀杆是球阀的重要组成部分，其他零部件本篇不再进行讲述，如果您需要了解更多的信息，可以咨询般德阀门。
