首页 > 动态 > 阀门知识

蝶阀各部件名称说明

发布时间:2022-11-14 15:48:58 浏览次数:

组成蝶阀的主要几个部件有:阀体、阀板、阀轴、阀座以及驱动。本篇文章就为您详细介绍一下蝶阀的这五个重要部件。F4o般德阀门

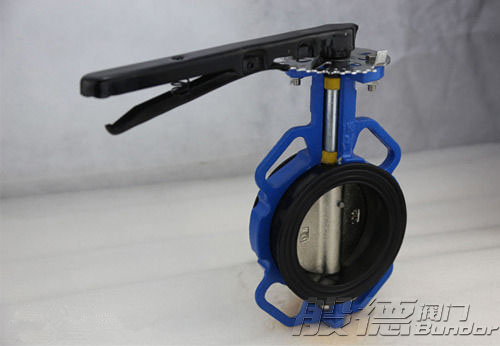

蝶阀结构图F4o般德阀门

一、阀体F4o般德阀门

阀体是蝶阀的主体构架,常见的阀体形式都对夹式、法兰式、卡箍式。对夹式的蝶阀可以做到DN50-DN1000口径;法兰式的蝶阀可以做到DN50-DN3000口径;卡箍式蝶阀多用在消防系统,口径只能做到DN50-DN200。F4o般德阀门

另外阀体的材质也有很多种,常见有灰铁、球铁、铸钢、不锈钢。灰铁、球铁材质的蝶阀多用在低压常温的水系统管道上;铸钢蝶阀多用在普通工业管道上,有很强的耐高温高压性能;不锈钢材质蝶阀成本最高,多用于工业管道上,可以防腐防锈。F4o般德阀门

二、阀板F4o般德阀门

蝶阀的阀板也叫蝶板,是蝶阀的启闭件,通过蝶板的开启和关闭,来控制管道内介质流通。蝶板的材质有球墨铸铁DI、WCB铸钢板、不锈钢CF3、 CF3M、CF8、CF8M等。F4o般德阀门

三、阀轴F4o般德阀门

阀轴是贯穿阀体内部的一个部件,与蝶板连接,通过阀轴的转动,带动蝶板选择,从而达到开启和关闭的目的。关于阀轴的使用材质,在软密封蝶阀和硬密封蝶阀上面有些区别,软密封蝶阀阀轴材质多用45#钢、420不锈钢、304不锈钢、316不锈钢;硬密封蝶阀阀轴材质多用 2Cr13系不锈钢、304不锈钢、316不锈钢。F4o般德阀门

四、阀座F4o般德阀门

阀座,也是蝶阀的密封面。根据阀座材质的不同,蝶阀可以分为软密封和硬密封两种。软密封的蝶阀阀座主要有EPDM、NBR、PTFE等材质;硬密封的蝶阀阀座材质有cr系不锈钢、304不锈钢、316不锈钢,硬质合金等等。F4o般德阀门

五、驱动F4o般德阀门

驱动装置是操作蝶阀的重要部件,没有驱动装置,蝶阀就无法被使用。蝶阀常用的驱动装置包括:手柄、涡轮头、电动执行器、气动执行器等等。其中手柄蝶阀和涡轮蝶阀都属于手动阀门,电动蝶阀和气动蝶阀属于自动化阀门。F4o般德阀门

手柄蝶阀的手柄有灰铁、球墨铸铁、不锈钢、铝合金材质;涡轮头有单级蜗轮头和双级涡轮头之分;电动头有开关型和调节型;气动头有单作用和双作用。F4o般德阀门

以上就是般德阀门为您介绍的关于蝶阀各部件名称说明,每个零部件使用不同材质来组合搭配,就可以让蝶阀适用于不同的工况环境。F4o般德阀门
