法兰截止阀型号尺寸

发布时间：2023-02-08 14:19:39 浏览次数：

截止阀又称截门阀，属于强制密封式阀门，的启闭件是塞形的阀瓣，密封上面呈平面或锥面，阀瓣沿阀座的中心线作直线运动。常见的截止阀有三种连接形式，法兰式、螺纹式、焊接式。其中法兰式在三种连接形式中的应用更多。本篇文章，我们就重点为您介绍法兰截止阀，以及它的型号和尺寸。L3a般德阀门

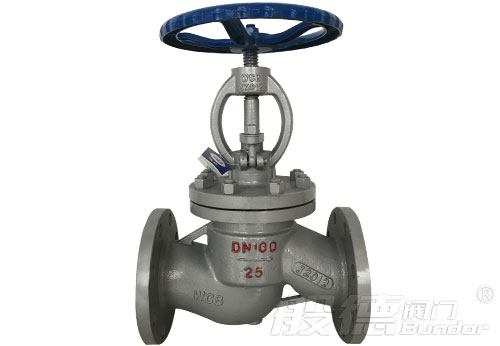

截止阀 L3a般德阀门

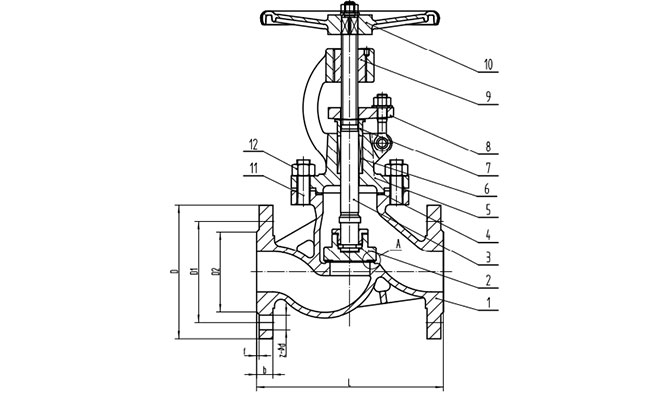

常见的法兰截止阀型号有：J41H-16C铸钢法兰截止阀、J41W-16P不锈钢法兰截止阀、WJ41H-16C波纹管截止阀。这几种截止阀区别在于适用工况上有一些差异，铸钢截止阀J41H-16C主要适用于高温高压的工况，比如蒸汽管道等；不锈钢截止阀J41W-16P用于需要防锈蚀的环境中，比如医药食品行业等；而波纹管截止阀WJ41H-16C则适用于易燃、易爆等介质管道上。虽然这三种型号的法兰截止阀用途不同，材质不同，但是它们的结构尺寸是一样的。下面是法兰截止阀尺寸表。L3a般德阀门

L3a般德阀门

DN	NPS（英寸）	L	D	D1	Z-φd
50	2''	230	160	125	4-18
65	2 1/2''	290	180	145	4-18
80	3''	310	195	160	8-18
100	4''	350	215	180	8-18
125	5''	400	245	210	8-18
150	6''	480	280	240	8-22
200	8''	600	335	295	12-22
250	10''	650	405	355	12-26
300	12''	750	460	410	12-26
