凸耳对夹式蝶阀怎么安装

发布时间：2018-03-16 浏览次数：

XKD般德阀门

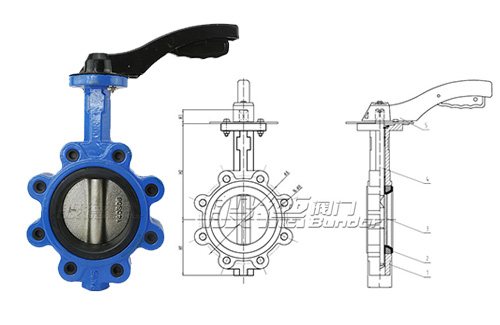

凸耳对夹式蝶阀和支耳对夹式蝶阀是同一种阀门形式，只是叫法不同，具有连接两端管道距离短的优点。这里的“耳”是指把阀门把两端管道法兰用金箍连接。凸耳对夹式蝶阀是按照连接方式来区分的蝶阀，凸耳与对夹同为连接方式。蝶阀的连接方式还有：法兰式蝶阀、焊接式蝶阀等。小口径的对夹蝶阀有些是有凸耳有些是没有的，根据每家厂家的外观设计决定。但口径大的对夹蝶阀一般都有凸耳。我们一起来看看凸耳对夹式蝶阀怎么安装：XKD般德阀门

1、凸耳对夹式蝶阀与管道安装时两边法兰用螺栓各自安装，这样使阀体及阀体密封面没有受到螺栓的挤压作用，对密封寿命有好处，XKD般德阀门

2、凸耳式可以很容易的安装在放料位置。XKD般德阀门

3、凸耳式的螺栓比较短，不用穿过整个阀体。避免了因阀门螺栓比较长，产生的蠕变大，容易泄露的缺陷。XKD般德阀门

凸耳对夹式蝶阀使用螺栓长度=标准的螺栓长度+螺母长度+蝶阀厚度+弹垫厚度+平垫的厚度+一点裕量，一般螺栓长度根据配套法兰计算。该蝶阀的螺栓孔与螺纹匹配，采用全螺纹双头螺栓安装，其中一侧螺母拿掉，将螺栓扭进阀门的螺栓孔，然后紧固螺母。凸耳式蝶阀上面有两种孔，有通孔的也有内螺纹的。如果是通孔，螺栓就长，贯穿过去。它的作用是用来安装的时候定位阀门管道同轴，简单说，有了这几个孔安装会方便很多。阀门是通过螺栓将两片法兰相互收紧产生夹紧力被固定的。需要提示的是，一个法兰有八个孔但阀门不一定有八个孔，一般多见的是四个孔，也有两个的。内螺纹的，螺栓短一些，阀门两侧分别安装。这样的阀门正确的应该称为单夹阀门，因为，这样的阀门一般都是装在管道末段。这个时候管道就只有一片法兰，阀门通过螺栓与阀门上的螺纹孔之间产生的紧固力被固定在管道上面。一般凸耳式的所有孔都是用螺纹孔的，只有在客户的要求下，才会用通孔。XKD般德阀门
