关于手动蝶阀的各种信息，我们已经介绍过好多。这篇文章我们继续来通过手动蝶阀图片来认识手动蝶阀结构。
在之前的文章中，小编为大家介绍了手动蝶阀的种类，我们了解到手柄蝶阀和涡轮蝶阀都属于手动蝶阀。所以，本篇文章小编为大家介绍手动蝶阀的结构和图片。
手柄蝶阀

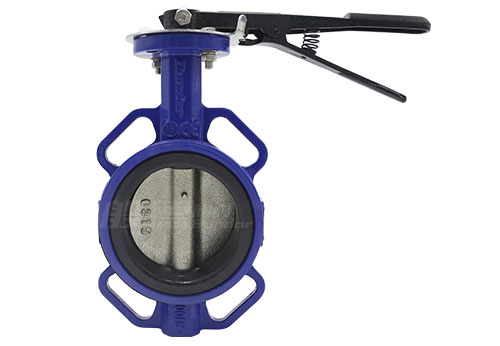

手柄对夹蝶阀图片

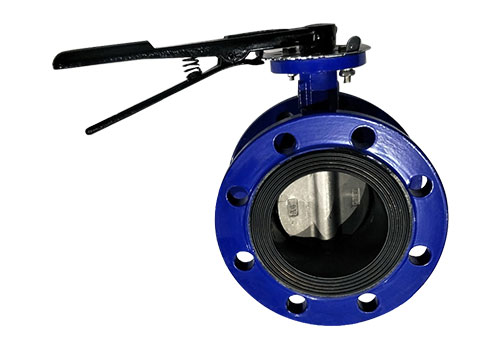

手柄法兰蝶阀图片

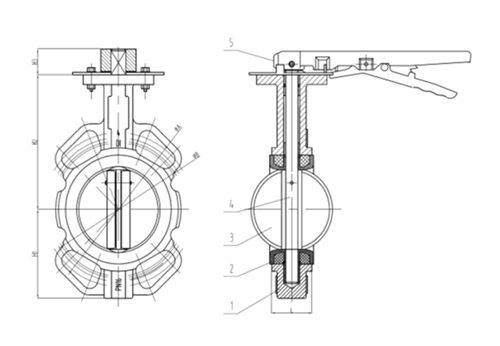

手柄蝶阀的是所有蝶阀类型中，结构最简单，操作最简便的一种阀门。组成手柄蝶阀的主要部件有阀体、阀杆、蝶板、阀座和手柄。它的操作方法是人工扳动手柄，手柄运动方向是水平的，逆时针方向扳动，阀门打开，顺时针方向扳动，阀门关闭。手柄的开关位置和蝶板是平行的，两者有阀轴相连，当扳动手柄时，手柄带动连接蝶板的阀杆，阀杆带动蝶板旋转，旋转角度是0~90°之间。
手柄蝶阀的启闭速度很快，有很好的流量调节特性。不过因为扭矩的关系，手柄蝶阀最大只能做到250mm口径。
涡轮蝶阀

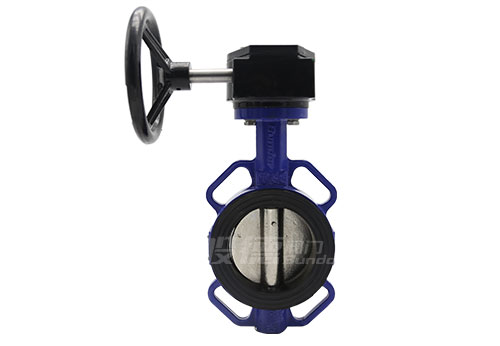

涡轮对夹蝶阀图片

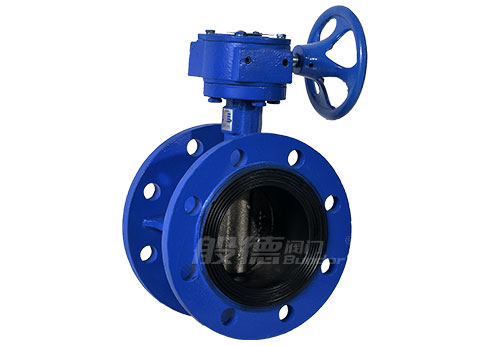

涡轮法兰蝶阀图片
涡轮蝶阀与手柄蝶阀的区别就是传动方式，当然他们的操作方法也不相同。涡轮蝶阀结构也很简单，主要组成部件是阀体、阀座、阀杆、蝶板以及涡轮装置。涡轮蝶阀也是需要人工操作实现启闭，与手柄蝶阀不一样的是，手柄蝶阀是扳动手柄，涡轮蝶阀则是转动手轮。手轮安装于涡轮头一侧，转动手轮，手轮带动涡轮头里面的齿轮运动，实现阀门的启闭。逆时针转动手轮，蝶板打开；顺着转动手轮，蝶板关闭。
涡轮蝶阀因为在蝶阀上面安装了涡轮装置，更适合做大口径的阀门。
以上就是两种传动方式的手动蝶阀结构以及图片介绍。想要了解更多关于“手动蝶阀”的信息，您可以登录般德阀门官网。
