蝶阀法兰 pQl般德阀门

蝶阀专用法兰pQl般德阀门

蝶阀专用法兰标准是什么？蝶阀最常见的两种连接方式是对夹式和法兰式。而对夹式蝶阀和法兰式蝶阀除了外形结构的区别，最大的不同就在于安装上面。法兰式蝶阀在管道上安装时，因为自身带着两片法兰，可以直接将该蝶阀两端法兰与管道两端的法兰连接起来，用螺栓固定即可；而对夹式蝶阀的安装就相对麻烦一些，因为其本身不自带法兰片，在管道上安装时要配备法兰片，需要先将两片法兰分别焊接在对夹蝶阀的两端，然后把焊接好的法兰片与管道两端法兰用双头的螺栓连接起来。要注意，对夹式蝶阀安装时用的法兰需是蝶阀专用法兰，并且有相应的法兰标准。pQl般德阀门

为什么要对夹式蝶阀需要专用法兰呢？蝶阀专用法兰与普通法兰的区别在哪里？答案是区别在于法兰的内径部分。蝶阀专用法兰的内径部分有一个内槽，当蝶阀专用法兰跟蝶阀的阀体内径连接时，这个内槽可以刚好插在阀体内径里面，保证了法兰连接处的密封效果。如果换用普通法兰，没有那个内槽，法兰连接处的密封性能得不到保障。另外，固定蝶阀专用法兰和管道法兰的螺栓要使用双头螺栓。pQl般德阀门

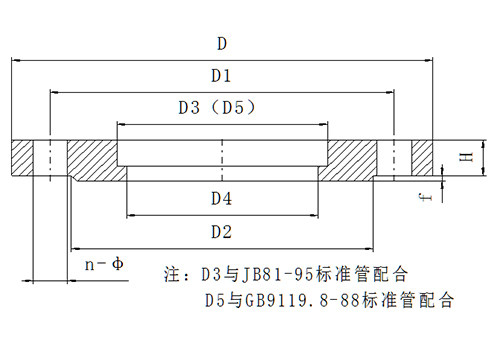

蝶阀专用法兰标准（例：1.6MPa中线对夹蝶阀专用法兰）pQl般德阀门

蝶阀专用法兰标准 pQl般德阀门

规格mm	D	D1	D2	D3	D4	D5	n-φ	H	f	b	管壁厚	L4	阀体外径		最大法兰内径	最小可压单边	管外径	法兰内孔	法兰肉厚
50	165	125	102	59	52	62	4-φ18	20	3	8	4	9	76.4	8.7	61.5	7.45	60.3/57	61.5/59	24
65	185	145	122	75	67	78	4-φ18	20	3	8	4	10	89.3	7.15	78	5.65	76.1/76	77.5/78	26
80	200	160	133	91	82	91	8-φ18	20	3	8	4	11	104	6.5	91	6.5	88.9/89	90.5/91	25.5
100	220	180	158	110	102	116	8-φ18	22	3	8	5	12	135.1	12.55	116	9.55	114.3/108	116/110	26
125	250	210	184	135	127	142	8-φ18	22	3	8	5	13	158.9	11.95	141.5	8.7	139.7/133	141.5/135	28.5
150	285	240	212	161	152	170	8-φ22	24	3	10	8	14	188.2	13.6	170.5	8.85	168.3/159	170.5/161	28.5
200	340	295	268	221	208	221	12-φ22	26	3	10	8	15	238	8.5	222	8	219.1/219	221.5/222	26
250	405	355	320	275	255	275	12-φ26	29	3	10	10	17	292.4	8.7	276.5	7.95	273/273	276.5/276	27
300	460	410	370	327	308	326	12-φ26	32	4	14	10	18	344.3	8.65	328	8.15	323.9/325	327.5/328	28.5
350	520	470	430	379	355	358	16-φ26	34	4	14	12	18	375.6	-1.7	380	-4.2	355.6/377	359.5/380	32.5
400	580	525	482	429	405	409	16-φ30	36	4	14	12
450	640	585	532	481	455	460	20-φ30	38	4	16	14
500	715	650	585	532	505	511	20-φ33	42	4	16	14
600	840	770	685	633	605	613	20-φ36	44	5	18	14

以上就是“蝶阀专用法兰标准”的内容，了解更多蝶阀相关知识，可以登录般德阀门官网阀门知识栏目。pQl般德阀门
