软密封蝶阀结构（图）

发布时间：2018-06-26 浏览次数：

软密封蝶阀的结构是什么样的？软密封蝶阀是一种结构非常简单的阀门，有阀体、阀杆、阀板、阀座，再加上传动装置构成。阀体内部为一个圆筒形的通道，里面装置蝶板。软密封蝶阀的密封副通常由金属硬质的材料和非金属软质材料构成。这种蝶阀的优势就在于其阀座使用有一定强度、硬度及耐温性能的非金属软质材料制成，使得蝶阀在关闭时，金属蝶板通过挤压非金属软质阀座，形成良好的密封性能。RVL般德阀门

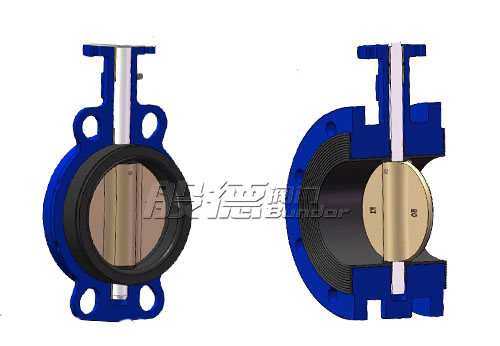

对夹蝶阀结构和法兰蝶阀结构 RVL般德阀门

对夹软密封蝶阀结构图和法兰软密封结构图RVL般德阀门

软密封蝶阀的阀座材质有三元乙丙和丁腈两种橡胶材质，以及聚四氟乙烯氟塑料材质。三元乙丙橡胶适用的介质有盐类、酸类、金属涂层溶液、水等，可以适应工作压力小于2.5Mpa，-50~80℃工作温度的工况条件。丁腈橡胶适用的介质有水、油品、废液等，可以适应工作压力小于2.5Mpa，温度在-10~90℃的工况条件。聚四氟乙烯适用的介质有耐热、耐寒、一般化学药品和溶剂以及大部分的液体，可以适应工作压力≤1.6Mpa，温度-196~200℃的工况条件。这三种材质使得软密封蝶阀拥有优秀的密封性能，但也因为材料本身的限制，软密封蝶阀不能够在高温、高压的环境中使用，另外，软密封蝶阀密封面材质的耐冲蚀性不如金属材质，所以使用寿命相对于硬密封蝶阀来说，比较短。RVL般德阀门

软密封蝶阀结构形式通常为中线型，它有两种常见的连接方式，对夹式和法兰式。虽然连接方式不同，但软密封蝶阀使用方法都是想通的，通过操作传动装置，使阀轴旋转，带动蝶板运动，来控制阀门的启闭，蝶板旋转角度为0-90°。软密封蝶阀的传动装置，也叫驱动装置，常用的有手柄、涡轮头、气动头、电动头等。RVL般德阀门

软密封蝶阀结构简单，重量轻，是中小口径阀门中使用较多的产品之一。如果您有软密封蝶阀的购买需求，欢迎您拨打般德阀门咨询热线询价。RVL般德阀门
