对夹式蝶阀规格尺寸表

发布时间：2021-10-08 浏览次数：

对夹式蝶阀规格尺寸表（以DN100手柄对夹蝶阀为例）wBx般德阀门

对夹式蝶阀规格尺寸表 wBx般德阀门

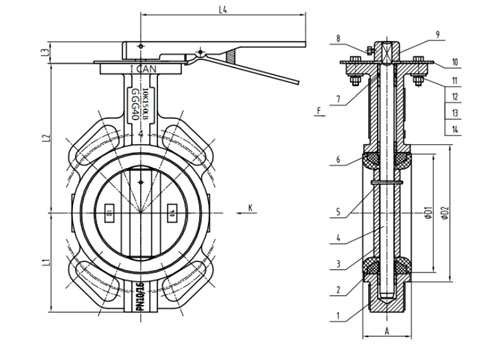

DN100手柄对夹蝶阀图纸wBx般德阀门

对夹式蝶阀规格标准wBx般德阀门

名称	设计及制造	结构长度	试压标准	上法兰尺寸
参照标准	GB/T 12238-2008	GB/T 12221-2008	GB/T 13927-2008	ISO 5211

对夹式蝶阀尺寸信息wBx般德阀门

DN	NPS（英寸）	A	D1	D2
DN50	2"	45	73.3	92.3
DN65	2.5"	49	86	107
DN80	3"	49	100.9	122
DN100	4"	55	132	153
DN125	5"	58.5	156	179

对夹式蝶阀用途广泛，配合不同的阀门材质，不同的驱动形式，可以适应不同的介质及工况环境。对夹式蝶阀是采用对夹连接方式的蝶阀，对夹式蝶阀的蝶板安装于管道的直径方向，在蝶阀阀体圆柱形通道内，圆盘形蝶板绕着轴线旋转，旋转角度为0°-90°之间，可以起到流量调节的作用，当蝶板旋转到90°时，阀门达到最大开度。（尺寸参数仅供参考，需要对夹蝶阀详细尺寸请联系网站在线客服）wBx般德阀门

对夹式蝶阀根据密封圈材质有软密封和硬密封之分。密封圈材质为软密封的对夹式蝶阀，有非常良好的密封性能，但也因为自身材质的局限性，不能在含有高温、高压介质的管道上使用。而密封圈材质为硬密封的对夹式蝶阀，因为密封材质为金属合金的缘故，拥有较强的耐高温高压性能，但密封性能不太好。wBx般德阀门

对夹式蝶阀的驱动形式常见的有手柄传动、涡轮驱动、气动、电动等。其中手柄和涡轮属于手动的驱动形式；气动和电动驱动属于自动的驱动形式，这类阀门通常使用在人工无法操作或者有一定危险性的工况环境中。wBx般德阀门

对夹式蝶阀型号wBx般德阀门

D71X	手柄对夹蝶阀
D371X	涡轮式对夹蝶阀
D671X	气动对夹蝶阀
D971X	电动对夹蝶阀
D371F	衬氟对夹蝶阀
D71F4	衬四氟手柄对夹蝶阀
D371F4	衬四氟蜗轮对夹蝶阀
