电动蝶阀是自动化阀门，在蝶阀上面安装电动执行器，通过执行器控制蝶阀的启闭，常应用到自动控制系统管道上，电动蝶阀还是多功能阀门，可用于切断、调节、止回等等，其用途自然也非常的广泛。Sk4般德阀门

随着工业化进程的加快，越来越多的工厂对于蝶阀的要求越来越高，蝶阀可以用到的地方也越来越广泛。又因为越来越多的工厂都开始采用自动化控制，人们希望蝶阀也可以不用人工操作就可以自动进行工作。因此电动执行机构被研究出来，电动执行器能够通过自动控制系统来控制蝶阀的机械运动，这样就节省了更多的人力物力。除此之外，使用电动蝶阀还可以增强生产工作的安全性，甚至对环境保护起到一定作用。在一些有一定危险性的场合，自动化的电动蝶阀可以减少此类工况环境对于人员的伤害。Sk4般德阀门

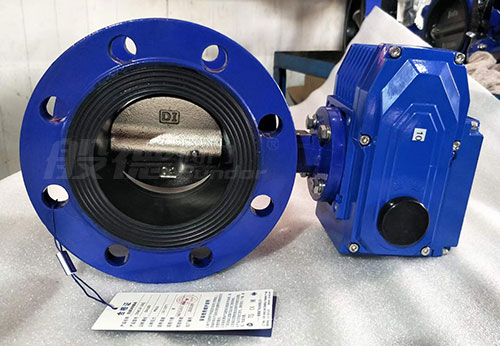

电动蝶阀 Sk4般德阀门

电动蝶阀的工作原理是通过电力提供的动力，使电动装置驱动阀杆运动，阀杆又带动连接的蝶板产生90°回转，来实现阀门的开启和关闭，从而实现对管路中流动介质的调节和控制。Sk4般德阀门

当电源接通的时候，输入电压是220V，电源能自己进行开关量调节，有内置伺服模块，输入控制信号和单向电源就可以控制整个系统的运转。也可接收工业自动化控制系统的4~20mA或其它信号来精确控制阀门开度，从而达到流量、温度、压力等不同工艺参数的调节和控制。Sk4般德阀门

电动蝶阀规格Sk4般德阀门

Sk4般德阀门

公称通径DN(mm)	50～1200
公称压力	PN1.0、1.6MPa
连接形式	法兰式、对夹式
阀板形式	垂直板式
动作范围	0～90°
基本误差	±2.5%
回差	±2.5%
死区	1% (可调)
配置执行机构	可配PSQ、HQ、UNIC、361RS、JO等系列角行程电动执行机构
控制方式	开关两位控制、4～20mA模拟量信号控制

电动蝶阀型号Sk4般德阀门

软密封对夹电动蝶阀	D971X-10/16、D971F-10/16
软密封法兰电动蝶阀	D941X-10/16、D941F-10/16
双偏心电动蝶阀	D942X-10/16、D942F-10/16
三偏心电动蝶阀	D943H-16/25/40/64、D973H-16/25/40/64
