灰鑄鐵球閥Q41F-16

【產品型號】: Q41F-16/150LB/10K

【通 徑】: DN40-DN200

【公稱壓力】: PN16/150LB/10K

【適用溫度】: -10℃～150℃

【適用介質】: 水、蒸汽、油品等

【閥體材質】: 灰鑄鐵

咨詢熱線：

13821179269（微信同號）
首頁 > 產品 > 其他閥門 > 球閥
更新時間：2020-07-21 10:06:18

產品優點

  • HT200鑄鐵材質

    閥體采用HT200鑄鐵材質，完全執行GB/T12226-2005抗拉強度180-210MPa；

  • 實心閥體

    閥體均為實心重體，壁厚滿足GB26640標準要求，保證承壓強度；

  • 不銹鋼球體

    球體為不銹鋼304球體；

  • 精密加工

    內件采用精密數控機床加工，保證精度；

  • 環氧噴涂

    外觀采用環氧噴涂；

  • 雙層壓力檢測

    每臺閥門出廠均按照國家標準做殼體、密封雙層壓力檢測。

產品介紹

般德灰鑄鐵球閥Q41F-16，產品配置：閥體HT200，閥球304，密封PTFE，閥桿2Cr13。主要應用領域包括：市政建設、電力、給排水、水處理、石油等。

產品參數

灰鑄鐵球閥Q41F-16
參考標準 名稱 設計及制造 結構長度 法蘭連接 檢驗試驗
德標PN16 DIN 3357 DIN 3202 DIN EN1092-2 DIN 3230
美標150LB ASME B16.34 ASME B16.10 ASME B16.5 API 598
日標10K     JIS B2239 JIS B2003

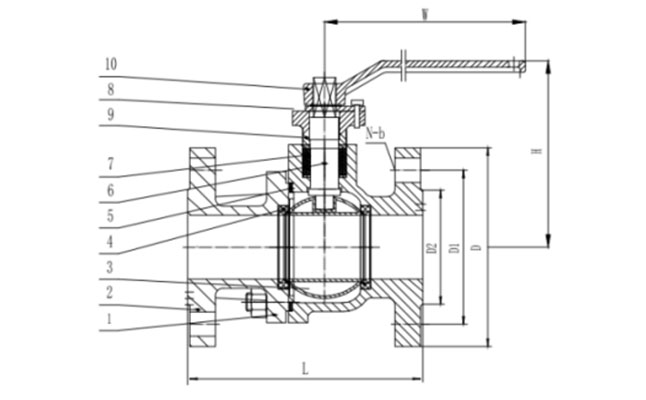

主要零部件信息 名稱 1-閥體 3-球體 4-閥座密封 6-閥桿 10-手柄
材質 HT200 304 PTFE 2Cr13 鑄鐵
尺寸信息 SIZE PN16 150LB 10K
DN NPS L D1 N-b L D1 N-b L D1 N-b
40 1  1/2'' 140 110 4-Φ18 165 98.5 4-Φ16 165 105 4-Φ19
50 2'' 150 125 4-Φ18 178 120.5 4-Φ19 180 120 4-Φ19
65 2  1/2'' 170 145 4-Φ18 190 139.5 4-Φ19 190 140 4-Φ19
80 3'' 180 160 8-Φ18 203 152.5 4-Φ19 200 150 8-Φ19
100 4'' 190 180 8-Φ18 229 190.5 8-Φ19 230 175 8-Φ19
125 5'' 325 210 8-Φ18 356 216 8-Φ22 300 210 8-Φ23
150 6'' 350 240 8-Φ23 394 241.5 8-Φ22 340 240 8-Φ23
200 8'' 400 295 12-Φ23 457 298.5 8-Φ22 450 290 12-Φ23
以上信息僅供參考，般德閥門保留更新最新設計的權利，如有疑問請您聯系在線客服。
