D641X法蘭氣動蝶閥

【產品型號】: D641X-16Q

【通徑】: DN50-DN1200

【公稱壓力】: PN16

【適用溫度】: -20～120℃

【適用介質】: 淡水、污水、海水、弱酸堿、空氣、蒸汽等

【閥體材質】: 球墨鑄鐵

應用領域：

市政建設水處理電力給排水水利工程

在線詢價

咨詢熱線：

13821179269（微信同號）

 首頁 > 產品 > 蝶閥 > 電/氣動蝶閥

更新時間：2017-11-10 15:39:55

產品介紹

產品優點

擠壓鋁合金缸體，強度硬度高

缸體為擠壓鋁合金，強度硬度高。采用低摩擦材料制成的滑動軸承，摩擦系數低，轉動靈活，使用壽命長。
閥體閥板使用QT450-10材料，性能強

閥體閥板均使用QT450-10材料、球化率3級以上，抗拉強度450Mpa，延展率大于10%，不易拉裂、凍裂。

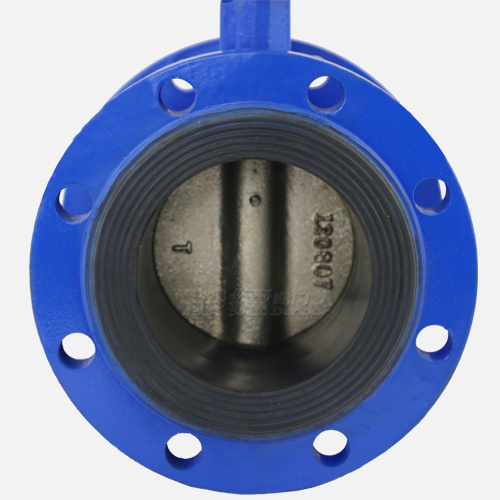

標準EPDM橡膠閥座，性能可靠無泄漏

閥座橡膠使用符合標準的EPDM/PTFE橡膠，蝶閥的回彈性及拉力更穩定可靠，啟閉10000次以上無泄漏。
特殊工藝噴涂閥體，36個月不變色

閥體外表采用靜電粉末熱噴噴涂工藝，更加環保、耐候性更高，保證閥體36個月不變色。
每臺產品熱縮膜獨立包裝，隔灰又防潮

每臺般德產品均采用熱縮膜獨立包裝，并內置干燥劑，隔離空氣灰塵、利于存放，避免受潮引起的產品銹蝕。
產品擁有獨立身份標識，保證可追溯

每一臺般德產品從配件到成品都有其獨立的二維碼標識，保證產品可追溯。
智能設備試壓檢測，保證產品合格出廠

每件產品由般德智能檢測設備試壓檢測，并自動生成檢驗報告，每份數據和報告保存5年，保證出廠合格率。
雙活塞齒條結構氣動頭，輸出扭矩恒定

氣動頭采用雙活塞齒條式結構，嚙合精確，效率高，輸出扭矩恒定。

產品介紹

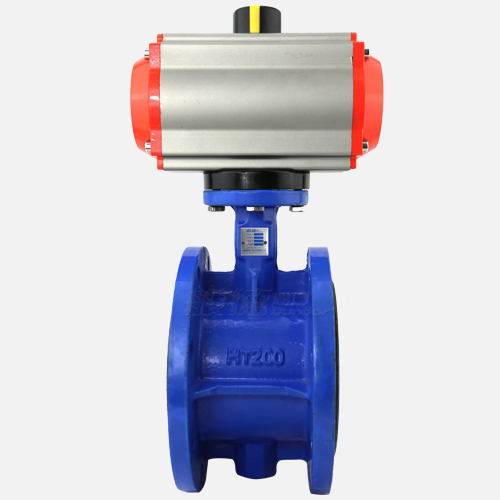

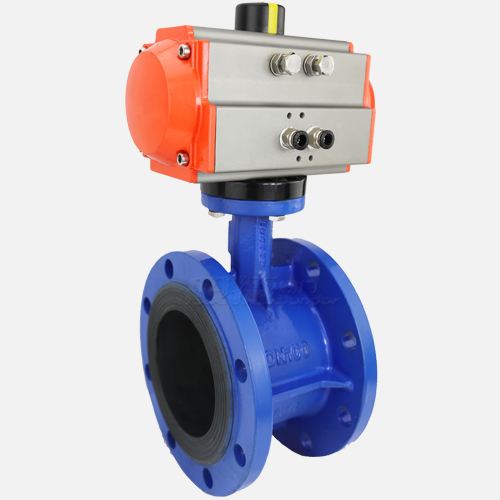

氣動蝶閥D641X-16Q：蝶閥配上氣動執行器，氣動執行器的執行速度相對較快，并且不需要工人親力親為，在很大程度上節約了人力資源以及時間，般德閥門生產的D641X法蘭軟密封氣動蝶閥的主要優點，結構簡單，體積小重量輕，造價低，氣動碟閥該特點尤其顯著，安裝在高空暗道，經過二位五通電磁閥控制操作方便，也可調節流量介質。

產品參數

相關產品

氣動蝶閥D641X-16Q參數信息

閥門執行標準	名稱	設計與制造	結構長度	試壓標準	上法蘭尺寸	側法蘭尺寸
閥門執行標準	參照標準	GB/T 12238-2008	GB/T 12221-2008	GB/T 13927-2008	ISO 5211	GB/T 17241.6-2008

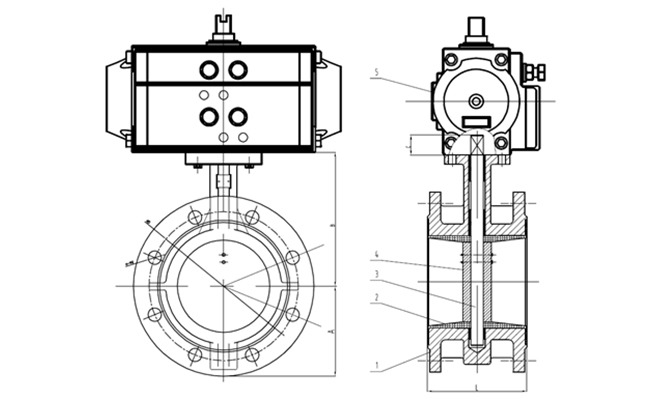

主要零部件信息	名稱	1-閥體	2-閥座	3-蝶板	4-閥軸	5-氣動執行器
主要零部件信息	材質	球墨鑄鐵DI	三元乙丙橡膠EPDM	DI	不銹鋼410	組件
尺寸信息	DN	NPS（英寸）	A	B	C	L	D	n-φd
	DN50	2"	69.5	126.5	32	108	125	4-φ19
	DN65	2.5"	72	136	32	112	145	4/8-φ19
	DN80	3"	88	146	32	114	160	8-φ19
	DN100	4"	96.5	158	32	127	180	8-φ19
	DN125	5"	115	179	32	140	210	8-φ19
	DN150	6"	126	197	32	140	240	8-φ23
	DN200	8"	161	230	45	152	295	12-φ23
	DN250	10"	199	271	45	165	355	12-φ28
	DN300	12"	215	305	45	178	410	12-φ28
	DN350	14"	261	350	45	190	470	16-φ28
	DN400	16"	290	381	51	216	525	16-φ31
	DN450	18"	307	392	51	222	585	20-φ31
	DN500	20"	340	441	57	229	650	20-φ34
	DN600	24"	396	500	70	267	770	20-φ37
	DN700	28"	496	567	66	292	840	24-φ37
	DN800	32"	543	641	66	318	950	24-φ40
	DN900	36"	584	692	118	330	1050	28-φ40
	DN1000	40"	638	735	142	410	1170	28-φ43
	DN1200	44"	763	917	150	470	1390	32-φ49

以上信息僅供參考，般德閥門保留更新最新設計的權利，如有疑問請您聯系在線客服。
