软密封闸阀型号规格尺寸

发布时间：2022-04-08 09:42:27 浏览次数：

本篇文章为您介绍软密封闸阀型号规格尺寸。常见的软密封闸阀有两种，一种是明杆的法兰软密封闸阀，另一种是暗杆的法兰软密封闸阀。软密封闸阀通常使用球墨铸铁作为阀体材质，阀板由橡胶包裹，它们对应的型号分别是明杆软密封闸阀Z41X-10/16Q和暗杆软密封闸阀Z45X-10/16Q。两种软密封闸阀规格尺寸也不一样。okd般德阀门

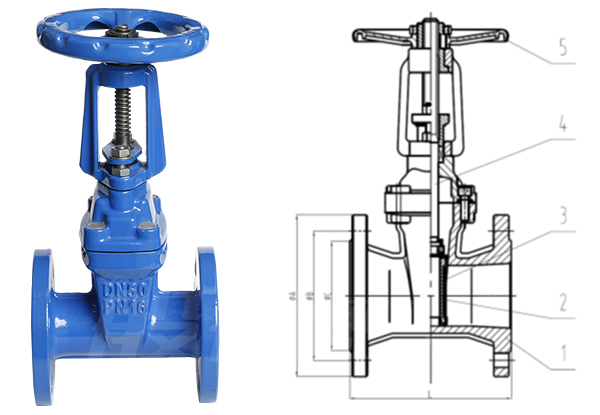

明杆法兰软密封闸阀okd般德阀门

软密封闸阀型号规格 okd般德阀门

产品型号	Z41X-16Q
口径范围	DN50-DN600
公称压力	Class150
适用温度	-20～120℃
适用介质	淡水、污水、海水、弱酸碱、空气、蒸汽等
阀体材质	球墨铸铁
应用领域	市政建设、水利工程、电力、给排水、水处理

公称尺寸	结构长度	16KG
DN	L	ΦA	ΦB	ΦC
50	178	150	120.7	92.1
65	190	180	139.7	104.8
80	203	190	152.4	127
100	229	230	190.5	157.2
125	254	255	215.9	185.7
150	267	280	241.3	215.9
200	292	345	298.5	269.9

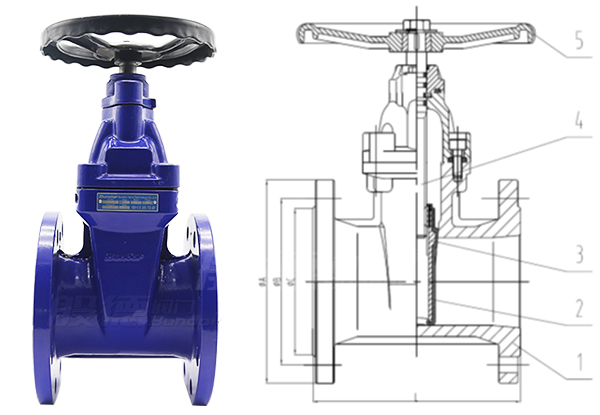

暗杆法兰软密封闸阀okd般德阀门

软密封闸阀技术从那时 okd般德阀门

产品型号	Z45X-16Q
口径范围	DN50-DN1200
公称压力	PN16
适用温度	-20～120℃
适用介质	淡水、污水、海水、弱酸碱、空气、蒸汽等
阀体材质	球墨铸铁
应用领域	市政建设、水利工程、电力、给排水、水处理
