蝶式止回阀型号规格表示

发布时间：2022-03-22 15:41:04 浏览次数：

蝶式止回阀型号规格Fra般德阀门

产品型号	DH77X-16
名称	蝶式止回阀
口径范围	DN50-DN300
公称压力	PN16
适用温度	-10～120℃
适用介质	水及非腐蚀性液体
阀体材质	球墨铸铁/不锈钢
应用领域	市政建设、水利工程、油品、给排水、水处理

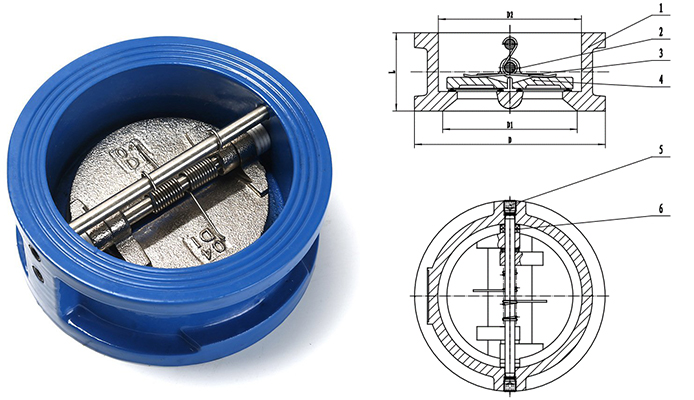

蝶式止回阀 Fra般德阀门

DN	NPS（英寸）	L±1.5	D	D1	D2
50	2''	43	101	58	65
65	2 1/2''	46	118	75	80
80	3''	64	132	85	94
100	4''	64	157	105	117
125	5''	70	186	125	145
150	6''	76	213	165	170
200	8''	89	272	215	224

蝶式止回阀定义Fra般德阀门

蝶式止回阀的阀瓣被一分为二，在中间铰接，两个碟片只能在一个方向摆动，碟片靠装在铰链上的纽弹簧压在阀座上。为了能在流道中心有一个铰链，需在外面安装一个固定销，这样就会引起阀门的泄漏，设计改进后可在里面安装，流体就可以密封在阀体内部，不会泄漏到外面。如果在正常工作中碟片的根部会磨损阀座，蝶式止回阀频繁开关就会很快导致阀座损坏。为克服这个问题，阀门刚打开时碟片根部提升，碟片只绕绞链旋转。Fra般德阀门

蝶式止回阀优势Fra般德阀门

和其它类型止回阀相比，蝶式止回阀有很多优点：通过该止回阀的压降比通过其它形式的止回阀的压降低很多；可用于开启压力较低的场合；蝶形止回阀可安装在任何位置。Fra般德阀门
