气动调节蝶阀原理及厂家

发布时间：2018-06-15 浏览次数：

本文为您介绍气动调节蝶阀原理，并为您推荐气动调节蝶阀厂家。NhR般德阀门

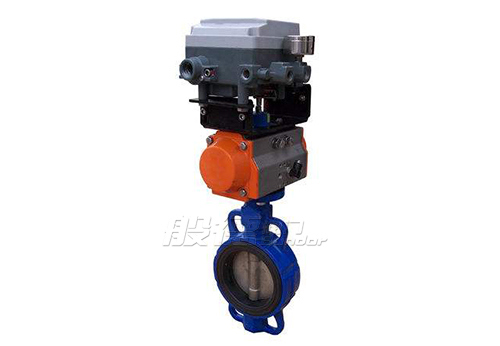

气动调节蝶阀 NhR般德阀门

气动调节蝶阀NhR般德阀门

气动蝶阀的气动执行装置可以分为单作用和双作用原理，根据这个原理，我们也将气动蝶阀分为常见的气动开关蝶阀和气动调节蝶阀。单作用原理是说气源关闭弹簧复位和气源接通弹簧自动归位，通常气动开关蝶阀选用单作用方式，适用于要求常开或常闭的场所。双作用原理，蝶阀蝶板的运动需要气源压力来控制，一般气动调节蝶阀都是双作用方式。NhR般德阀门

气动调节蝶阀是在蝶阀上面安装气动执行装置、阀门定位器和其他附件配套组合而成，也叫可调节型气动蝶阀。它是利用气动头吸收气源，利用气源驱动来控制蝶板的启闭，并控制蝶板的开度，以此来调节管道内介质流量的大小。NhR般德阀门

气动调节蝶阀原理NhR般德阀门

气动调节蝶阀属于自动化阀门，主要利用阀门定位器来实现调节功能，它会根据阀门定位器输入的信号（4-20MA），通过0.4-0.7MPa进气调节蝶阀蝶板的开度，以此来实现对管路中介质的流量大小、压力、温度等参数值的精确调节，是一款非常适合做流量调节的控制装置。根据不同的工况需求，气动调节蝶阀可以有对夹式连接和法兰式连接，也可以做软密封或硬密封，不同的连接方式，不同的密封副材料，对应不同的工况环境以及介质参数，从而满足于不同的使用要求。该产品可以广泛应用于化工、环保、空气、水、蒸汽等酸碱腐蚀性介质的管道上。NhR般德阀门

气动调节蝶阀技术参数NhR般德阀门

设计标准	GB/T2238-1989
结构长度	GB/T12221-1989
压力试验	GB/T13927-2000；JB/T9092-1999
法兰连接尺寸	GB/T9113.1-2000；GB/T9115.1-2000
可调范围R	50：1
回差	带定位器：小于全行程的2%
基本误差	带定位器：小于全行程的±2%
泄漏量l/h	符合ANSI B16.104 IV级标准
