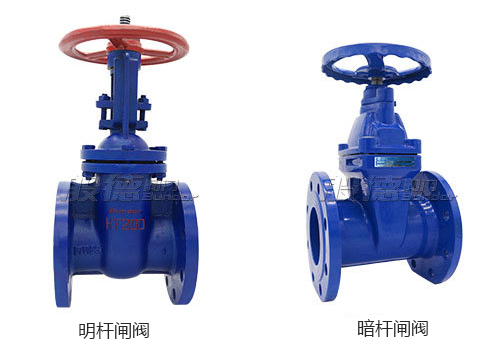

闸阀是常见的阀门之一，不论是在工业管路系统中，还是我们的生活所需管道上，都离不开闸阀。闸阀在管道中只能做全开和全关运动，做切断介质流通使用，不能够用来做流量调节。闸阀的结构很独特，有明杆闸阀和暗杆闸阀之分。除此之外，给闸阀的分类还有很多种分法，不同的类型，其闸阀型号表示方法也不相同，本篇文章就为您介绍一下闸阀的型号含义。

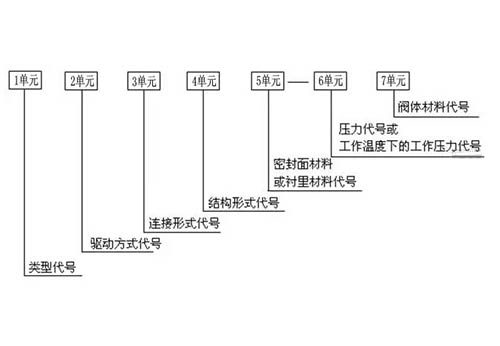

首先要了解闸阀型号含义，就必须清楚闸阀型号表示方法，知道通过闸阀的型号可以提供给我们哪些参数信息，这既方便我们进行阀门选型，也有助于厂商给出相应报价。对于阀门型号的组成我们可以通过下图了解。
根据此图，闸阀型号表示方法如下：
阀门类型代号
| 闸阀 | Z |
驱动方式代号
| 手柄 | 省略 |
| 涡轮 | 3 |
| 气动 | 6 |
| 电动 | 9 |
连接形式代号
| 法兰 | 4 |
结构形式代号
| 明杆楔式单闸板 | 1 |
| 明杆楔式双闸板 | 2 |
| 明杆平行式单闸板 | 3 |
| 明杆平行式双闸板 | 4 |
| 暗杆楔式单闸板 | 5 |
| 暗杆楔式双闸板 | 6 |
| 暗杆平行单闸板 | 7 |
| 暗杆平行双闸板 | 8 |
密封面材料代号
| 阀体直接加工 | W |
| 铜合金 | T |
| 橡胶 | X |
| 氟塑料 | F |
| Cr不锈钢 | H |
| 硬质合金 | Y |
工作压力代号
工作压力数值用阿拉伯数字表示，代表的是对应公斤数，它是兆帕的10倍，也就是说PN1.0Mpa的工作压力就是10公斤。
阀体材料代号
| 灰铸铁 | Z |
| 球墨铸铁 | Q |
| 铜合金 | T |
| 碳钢 | C |
了解了闸阀型号含义，那么常见的闸阀型号有：
| 铸钢闸阀 | Z41H、Z41Y |
| 不锈钢闸阀 | Z41W |
| 软密封暗杆闸阀 | Z45X |
| 软密封明杆闸阀 | Z41X |
| 灰铸铁闸阀 | Z41T、Z45T |
关于闸阀型号表示方法以及闸阀型号含义就为您介绍到这里，相信您在看过本篇文章之后会对闸阀型号有更深刻的认识。如果您是一个闸阀采购商，还不了解闸阀的型号，那您在看过本篇文章之后，只要对照相应的参数信息即可匹配出相应的闸阀型号，对您的询价也是非常有帮助的。
下滑了解更多闸阀相关知识。↓
