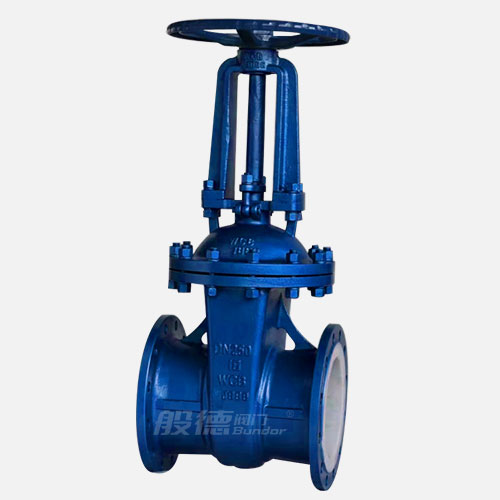

襯氟閘閥Z41F46-16C/P

【產品型號】: Z41F46-16C

【通徑】: DN25-DN500

【公稱壓力】: PN16

【適用溫度】: -20℃～150℃

【適用介質】: 腐蝕性介質

【閥體材質】: 鑄鋼/不銹鋼

應用領域：

市政建設 化工電力石油

在線詢價

咨詢熱線：

13821179269（微信同號）

 首頁 > 產品 > 閘閥 > 軟密封閘閥

更新時間：2022-10-17 09:09:38

產品介紹

產品優點

精密鑄造工藝閥體

采用精密鑄造工藝，閥體材質性能符合國家標準；
全部包襯氟塑料

閥體采用適合襯里工藝要求的結構，直接與介質接觸的閥體及內件，全部包襯氟塑料；
密封副摩擦小

密封副為FEP/FEP或其它材料組合，摩擦系數小，啟閉力矩低；
填料密封性好

填料采用PTFE材質，密封性能好，維修更換方便；
彈性閘板零泄漏

帶有彈性的閘板，可補償密封面偏差，密閉效果好，零泄漏。

產品介紹

襯氟閘閥是采用氟塑料襯里層的閘閥，具有極高的化學穩定性，適用于強腐蝕性化學介質；襯氟閘閥為控制各種強腐蝕性介質的啟閉而進行的專業設計，廣泛使用于石油，化工，染化，農藥，制酸制堿等行業，是目前防腐閥門理想的選擇。

產品參數

相關產品

名稱	設計及制造	結構長度	試壓標準	法蘭標準
參照標準	GB/T 12234	GB/T 12221	GB/T 13927	HG/T 20592

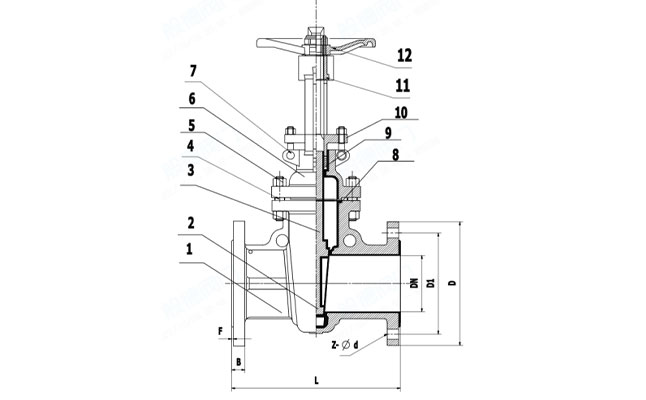

名稱	1-閥體	2-閥板	3-閥桿	9-填料	10-壓蓋
材質及說明	WCB+FEP	WCB+FEP	WCB	PTFE	WCB

DN	NPS	L	ΦD	ΦD1	n-Φd
25	1''	160	115	85	4-14
32	1 1/4''	180	140	100	4-18
40	1 1/2''	240	150	110	4-18
50	2''	250	165	125	4-18
65	2 1/2''	265	185	145	8-18
80	3''	280	200	160	8-18
100	4''	300	220	180	8-18
125	5''	325	250	210	8-18
150	6''	350	285	240	8-22
200	8''	400	340	295	12-22
250	10''	450	405	355	12-26
300	12''	500	460	410	12-26
350	14''	550	520	470	16-26
400	16''	600	580	525	16-30
450	18''	650	640	585	20-30
500	20''	700	715	650	20-33

以上信息僅供參考，般德閥門保留更新最新設計的權利，如有疑問請您聯系在線客服。
