D371X加長桿渦輪蝶閥

【產品型號】: D371X-6/10/16Q

【通徑】: DN40-DN1200

【公稱壓力】: PN6/10/16

【適用溫度】: -20～120℃

【適用介質】: 淡水、污水、海水、弱酸堿、空氣、蒸汽等

【閥體材質】: 球墨鑄鐵

應用領域：

市政建設水處理電力給排水水利工程

在線詢價

咨詢熱線：

13821179269（微信同號）

 首頁 > 產品 > 蝶閥 > 渦輪蝶閥

更新時間：2021-07-12 11:17:18

產品介紹

產品優點

多標準閥體

般德閥門對夾蝶閥側法蘭符合國標，同時可定制德標、俄標、美標、英標等。
高彈性閥座橡膠

閥座橡膠含膠率50%，經仿真啟閉實驗1萬次以上，無泄漏。
球墨鑄鐵實心閥體

QT450-10球鐵閥體、球化率3 級，抗拉強度450Mpa，延展率10%以上。相同厚度情況下，抗拉強度是灰鐵體的2倍，可適用的工作壓力更高。
阿克蘇環氧塑粉

閥體噴涂采用世界知名品牌阿克蘇的環氧樹脂塑粉，附著力強，劃格法0-1級通過；沖擊強度高，50kg?cm正沖通過；耐候性好，戶內戶外均可使用。
不銹鋼螺栓

螺栓采用不銹鋼材質，穩定可靠，防銹能力強。
熱縮膜獨立包裝

每臺般德產品均采用熱縮膜獨立包裝，并內置干燥劑，隔離空氣灰塵、利于存放，避免受潮引起的產品銹蝕。
獨立身份標識

每一臺般德產品從配件到成品都有其獨立的二維碼標識，唯一的ID身份編號，保證產品可追溯。
自動生成檢驗報告

每件產品由般德智能檢測設備試壓檢測，并自動生成檢驗報告，每份數據和報告保存5年，保證出廠合格率。
質保兩年

般德品牌產品國內外各有太平洋保險500萬保額的品質承保（保單號：ATIJ04007120Q000006E），承保范圍29類，共1000余種產品，質保2年，兩年內壞一個賠兩個。

產品介紹

D371X-16Q加長桿蝸輪蝶閥跟普通對夾蝶閥有相同的特點，結構非常簡單，重量輕，可以在任何位置安裝，維修起來也很方便。而加長桿的蝶閥有特殊的用途，主要適用于地下管道閥門或不易接近的閥門用于加長傳動裝置使用。橡膠材質膠套讓該閥門適用于化工、石化、冶煉等行業中空氣、水、污水、蒸氣、油品等弱酸弱堿的介質流通。

產品參數

相關產品

D371X-16Q加長桿蝸輪蝶閥參數信息

閥門執行標準	名稱	設計及制造	結構長度	試壓標準	上法蘭尺寸	側法蘭尺寸
閥門執行標準	參照標準	GB/T 12238-2008	GB/T 12221-2008	GB/T 13927-2008	ISO 5211	CLASS150/PN6/PN10/PN16/ 5K/10K/TABLE D/TABLE E

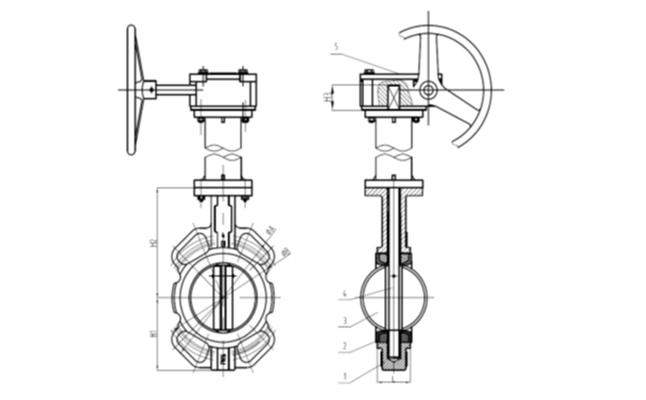

主要零部件信息	名稱	1-閥體	2-閥座	3-蝶板	4-閥軸	5-渦輪
主要零部件信息	材質	球墨鑄鐵DI	三元乙丙橡膠EPDM	球墨鑄鐵DI	不銹鋼410	組件
尺寸信息	DN	NPS（英寸）	H1	H2	H3	∅A	∅B	L
	DN40	1.5"	65	128	32	110	95	33
	DN50	2"	75	129	32	125	105	43
	DN65	2.5"	82	136	32	145	127	46
	DN80	3"	99	153	32	160	145	46
	DN100	4"	110	167	32	190.5	165	52
	DN125	5"	125	193	32	216	200	56
	DN150	6"	145	209	32	241.3	225	56
	DN200	8"	170	251	40	298.4	280	60
	DN250	10"	210	280	45	361.9	350	68

以上信息僅供參考，般德閥門保留更新最新設計的權利，如有疑問請您聯系在線客服。
